FB DN 15 - 150 | RD DN 20 - 200
PN 25

Seit ein paar Jahren wurden die Bedarfsanschluss und die Anbohrhähne bis DN 100 bereits auf die neue Ausführung umgestellt:

• Endanschläge AUF + ZU
• Außen Sechskant für Stopfen und Betätigung mit gängigen Maßen
• doppelte O-Ring Abdichtung zu Atmosphäre
• Anbohrhähne + Bedarfsanschlusshähne mit vollem oder reduziertem Durchgang
• Ergänzend wurde zur gleichen Zeit ein optimiertes BROEN BALLOMAX® Anbohrwerkzeug sehr erfolgreich eingeführt

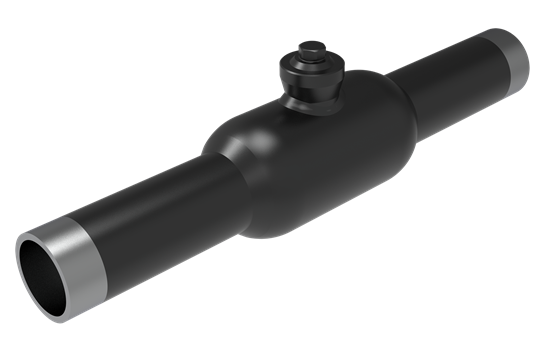

Anbohr- und Bedarfsanschlusskugelhähne PN 25

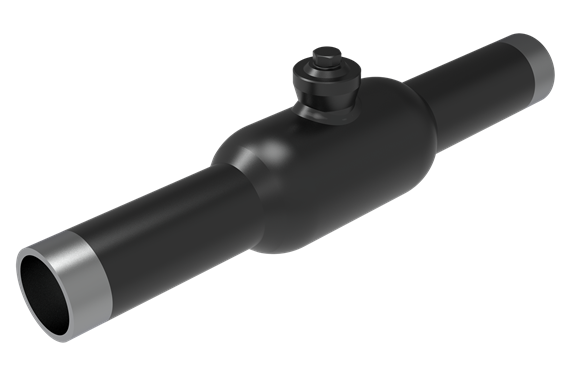

Anbohrkugelhähne​	Bedarfsanschlusskugelhähne​

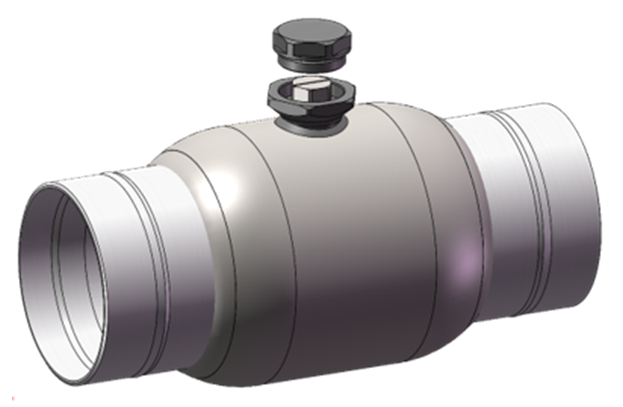

BROEN BALLOMAX® Bedarfsanschlußhähne

Die Produktoptimierung für DN 125 bis 200 steht seit diesem Jahr zur Verfügung

• DN 125 -200 | reduzierter Durchgang
• DN 100 -150 | voller Durchgang
• DN 100 - Anbohr KH | voller Durchgang
• Hier werden Außensechskante in SW 27 für die Betätigung eingesetzt.
• Die Abdichtung zur Atmosphäre erfolgt durch zwei O-Ringe + PTFE-Elemente
• Die oben genannten Ausführungen verfügen zusätzlich über einen Sechskant SW 60.

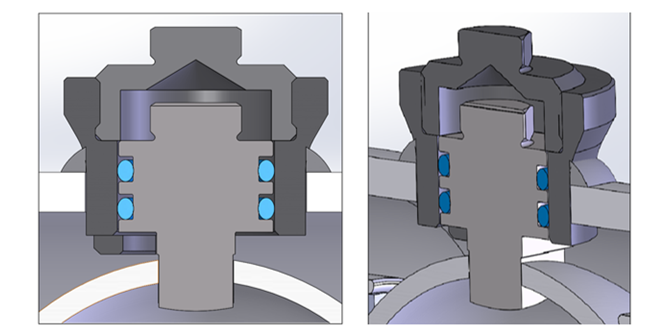

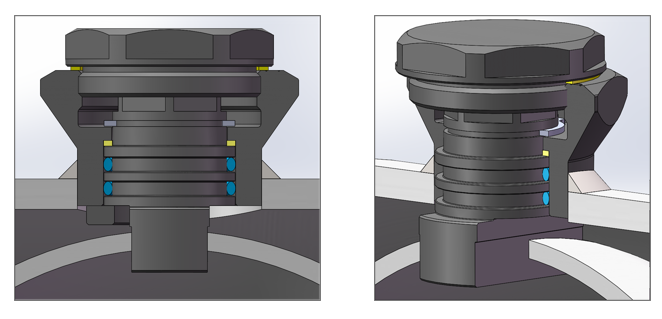

Details der Abdichtung zur Atmosphäre:

• DN 20 -100 | reduzierter Durchgang
• DN 15 -  80 | voller Durchgang
• Es werden Außensechskante SW 10, 13, 17 oder 19 mm eingesetzt - leicht bedienbar mit Stecknüssen.

Die Verschlusskappe hat im eingeschraubten Zustand einen kleinen Rezess, um die abschließende Dichtnaht leichter platzieren zu können.

• Die Abdichtung zur Atmosphäre erfolgt durch zwei O-Ringe + PTFE-Elemente

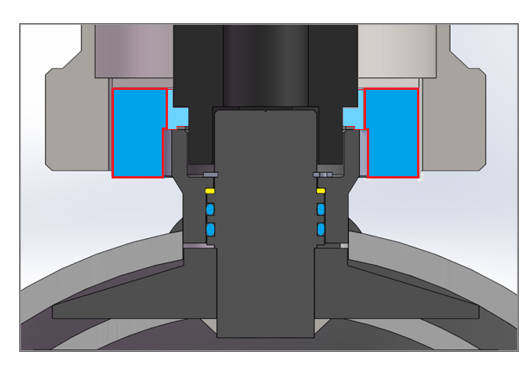

Details der Abdichtung zur Atmosphäre:

• DN 125 - 200 | reduzierter Durchgang
• DN 100 - 150 | voller Durchgang
• DN 100 -       | voller Durchgang - Anbohrhahn


• Es werden Außensechskante in SW 27 für die Betätigung eingesetzt.
• Die Abdichtung zur Atmosphäre erfolgt durch zwei O-Ringe + PTFE-Elemente
• Die oben genannten Ausführungen verfügen zusätzlich über einen Sechskant SW 60.

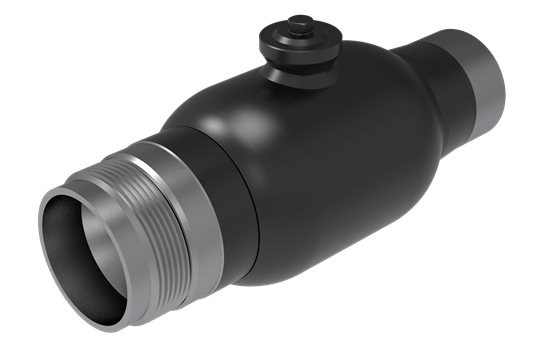

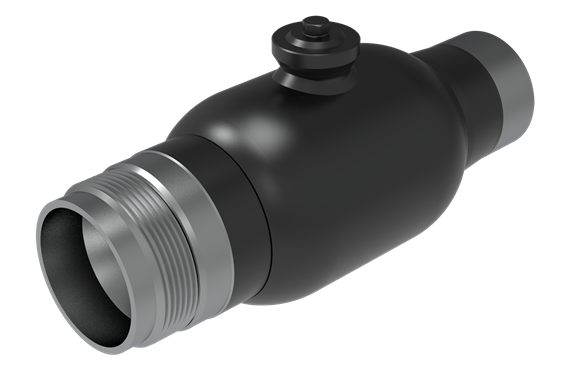

Bedarfsanschlusskugelhähne

• Detail SW 60 – Gegenhalt
• DN 125 - 200 | reduzierter Durchgang
• DN 100 - 150 | voller Durchgang
• DN 100 -       | voller Durchgang – Anbohrhahn

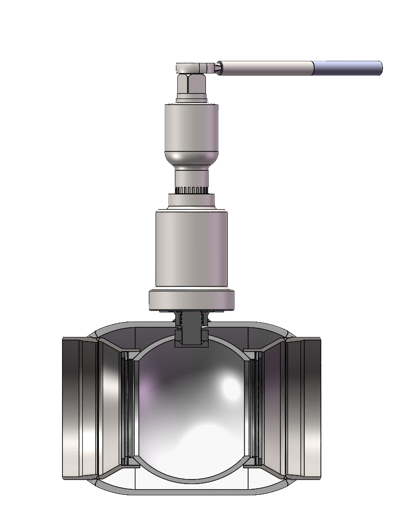

Der erwähnte SW 60 Außensechskant dient als Gegenhalt für die Bedienung
über ein mobiles Steckgetriebe – MP II.



Die Produktoptimierung für DN 125 bis 200 steht seit Oktober 2024 zur Verfügung

• DN 125 - 200 | reduzierter Durchgang
• DN 100 - 150 | voller Durchgang
• DN 100 -       | Anbohr KH voller Durchgang

Der erwähnte SW 60 Außensechskant dient als Gegenhalt für die Bedienung
über ein mobiles Steckgetriebe – MP II.

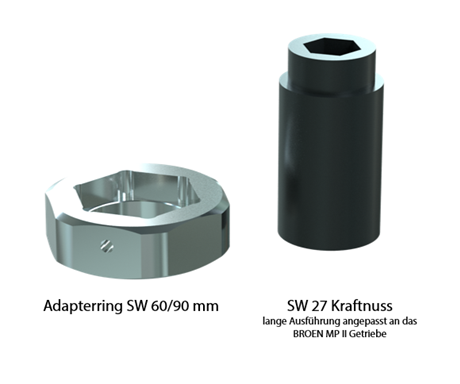

Der SW 90 Adapter, der mit dem MP II Getriebe geliefert wurde, wird über einen Adapterring SW 60 mm innen / SW 90 mm außen mit dem Armaturengehäuse verbunden.



Erforderliche Zusatzteile für vorhandene MP II Getriebe:

• DN 125 - 200 | reduzierter Durchgang
• DN 100 - 150 | voller Durchgang
• DN 100 -       | voller Durchgang – Anbohrhahn

Der Adaptersatz - Bestell-Nr. 601571



BROEN BALLOMAX® Kundenservice

Für Rückfragen stehen wir gern zur Verfügung: Bereich Fernwärme – BROEN BALLOMAX®
